ULTRA QUAD manyetik sıkma sistemi, CNC makinelerinde çalışırken parçanın esnekliğini ve hızlı konumlanmasını sağlar. İlave olarak kare kutup teknolojisi, manyetik bir kelepçe sağlar. Yüksek sıkma kapasitesi, kalıplama ve dövme gibi ham parçalar üzerinde farklı türdeki işlemlere izin verir. ULTRA QUAD sistemini yenilikçi ve benzersiz kılan, işleme ve boşta kalma sürelerini önemli ölçüde azaltma imkanıdır.
ULTRA QUAD tarafından sunulan birçok avantajdan biri aynı anda beş yüzün işlenmesidir.
Diğer bir büyük avantaj, ham parçalar veya düzensiz yüzeylere sahip parçalar için ideal olan mobil polar uzantılar (B) ile temsil edilir:
• Esnek bir manyetik yatak sayesinde işlenen parçanın yüzeyine mükemmel uyum sağlar
• Hızlı ve işlenen parçanın kırpılması
• Distorsiyonsuz sıkma
• Daha uzun alet ömrü
• İş parçasının mükemmel düzlemselliği
| Kutup aralığı | mm | 60 |
|---|---|---|
| Tabladaki montaj deliği | M | 8 |
| Ölçülen Gauss kuvveti | 17.000 gap - 1,5 mm | |
| Nominal dikey kutup kuvveti | daN | 405 |
| Önerilen minimum kalınlık | mm | 10 |
| Minimum parça boyutu | 10x10 cm=100 cm2 | |
| A | mm | 420 |
| B | mm | 590 |
| C | mm | 60 |
| Kutuplar | n° | 48 |
| Kuvvet kutbu | daN | 18.240 |

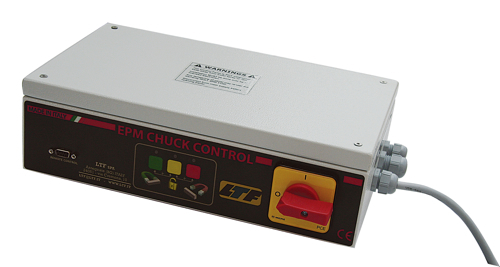

UQ elektronik kontrol üniteleri hızlı aktivasyon ve devre dışı bırakma döngüleri için tasarlanmıştır. Her bir ünite bir ayna denetleyici zırhlı kablo, şebeke kablosu ve bir uzaktan kumanda ile birlikte verilir. Kontrol ünitesinde en son teknolojiye sahip elektronik teknoloji, manyetik elemanların doğru doygunluğunu garanti eden bir sisteme sahiptir. Tüm UCSQ kontrol üniteleri, 8 farklı seviyede mıknatıslama gücünü ayarlayabilir. Tek bir UCSQ kontrol ünitesi ile birkaç aynayı kontrol etmek için bir, iki ve dört kanallı versiyonlar mevcuttur. Tüm kontrol ünitelerimiz gelişmiş yazılımlarla donatılmıştır ve herhangi bir manyetik kalıntı bulunmadığını garanti edebilir.
boşaltma kablosu 3 m, güç kablosu 3 m.
| Maks Akım | A | 32 |
|---|---|---|
| Kanallar | 1 x frezeleme |
